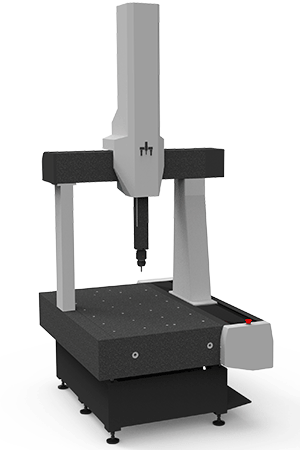

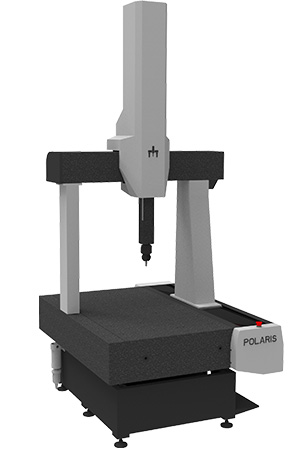

高精度移动桥式坐标测量机
经典型移动桥式坐标测量机采用经典桥式结构，高刚性四面环抱气浮导轨设计保证最优的动态性能。同时进行优化减重处理，在保证整机结构刚性的同时，可实现高速度精准测量。
- 产品型号： Polaris686，Polaris8106，Polaris8126，Polaris8156，Polaris10128，Polaris10158，Polaris102010，Polaris121510，Polaris122010，Polaris152010，Polaris152510，Polaris153012，Polaris203015
1. 整机采用高标准的模块化设计，可让客户体验更具性价比的高刚性、轻质量及高精度的测量性能。
2. 采用铝和花岗岩的桥架组合，具备高质量刚性比，整体运动性能极佳
3. 轻质化的桥架结构使机器具备高速、高加速度的测量能力。
4. 三轴配置线性温度传感器，环境适应能力强，以适应特殊复杂的检测环境。
产品参数
| 型号 | MPEe(μm) | MPEp(μm) | X向行程（mm） | Y向行程（mm） | Z轴行程（mm） |
| Polaris686 | 1.4+300/L | 1.7 | 600 | 800 | 600 |
| Polaris8106 | 1.6+300/L | 1.8 | 800 | 1000 | 600 |
| Polaris8126 | 1.6+300/L | 1.8 | 800 | 1200 | 600 |
| Polaris8156 | 1.6+300/L | 1.8 | 800 | 1500 | 600 |
| Polaris10128 | 1.8+L/300 | 2.1 | 1000 | 1200 | 800 |
| Polaris10158 | 1.8+L/300 | 2.1 | 1000 | 1500 | 800 |
| Polaris102010 | 2.1+L/300 | 2.4 | 1000 | 1200 | 1000 |
| Polaris121510 | 2.1+L/300 | 2.4 | 1200 | 1500 | 100 |
| Polaris122010 | 2.1+L/300 | 2.4 | 1200 | 2000 | 1000 |
| Polaris152010 | 2.5+L/300 | 2.8 | 1500 | 2000 | 1000 |
| Polaris152510 | 2.5+L/300 | 2.8 | 1500 | 2500 | 1000 |
| Polaris153012 | 2.8+L/300 | 3.1 | 1500 | 3000 | 1200 |
| Polaris203015 | 3.2+L/300 | 3.6 | 2000 | 3000 | 1500 |
技术方案
填写会员账号密码，即可查看技术方案
环境条件
-
温度范围：18℃~22℃
-
温度梯度：1℃/h-2℃/24h,1℃/m
-
湿度：40-70%
-
电压：220V±10%
-
电流：15A
-
供气压力：6 bar[0.6MPa]
-
耗气量：120NL/min
-
最大承重：1200kg
-
振动：频率≤10Hz时，振幅≤1μm;频率＞10Hz时，振幅≤20μm
