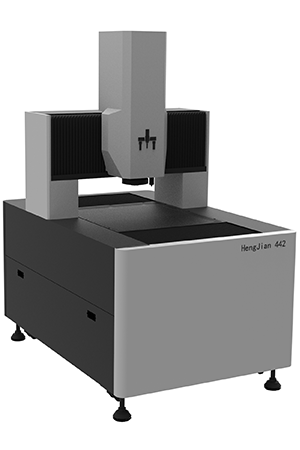

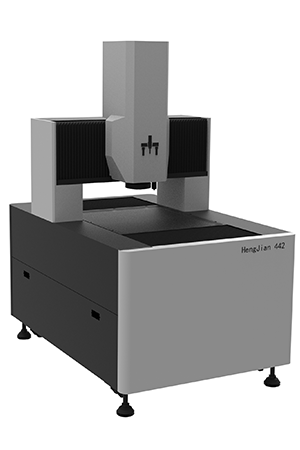

衡鉴PRO系列影像测量仪
衡鉴PRO采用一体式固定龙门架构设计，具备卓越的可靠性和稳定性。该设备在光学传感器的基础上，配备全自动高精度变倍镜头和高像素数字相机，能够满足精密零件的多样化测量需求及质量控制，是一款高精度的小型影像测量仪。
- 产品型号： HengJian PRO
1.具备CNC全自动闭环控制，可实现全自动化的测量功能。
2.采用一体式固定龙门架构设计，机身稳固，主体材料均采用花岗岩，承载式平台确保工件在运行过程中无位移，整体平稳性优异。
3.搭载高精度光栅尺和高性能电机，实现三轴全闭环响应迅速、精准的运动控制，配合自研高精度测量算法，测量精准且高效。
4.配备工业级五环八区LED冷光源，光源独立可控，可适应不同工件检测的照明需求。
5.配置高像素数字面阵相机及13.3X变倍镜头，确保高清晰度的成像效果。
6.配备全自动影像影像仪软件，满足各类2D及3D尺寸测量。
7.可选配AI自动测量功能和3D扫描技术（3D测量段差平面度/3D比对分析）。
产品参数
（ 测量范围：mm , 精度：μm ）
| 型号 | XYZ行程 | 外部尺寸 | 测量精度 | 重复精度 | 重量 |
| 衡鉴PRO | 400*400*200 | 1350×950×1650 | X、Y 轴-（1.3+L/200）µm；Z 轴固定点精度-（2.8+L/200）µm | 1μm | 730KG |
环境条件
-
型号：衡鉴PRO
-
工作温度：19℃~24℃（有效精度）
-
工作湿度：45%~75%RH
-
功率：1600w
-
电源：220v
