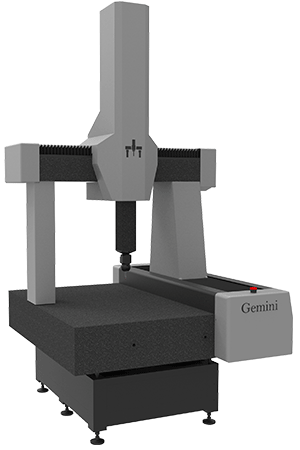

超高精度移动桥式坐标测量机
高精度移动桥式坐标测量机可轻松应对精密五金、模具、数码3C等行业的测量挑战，精度高达0.9μm，高刚性四面环抱气浮导轨设计保证了最优的动态性能，是高效测量与精密测量的完美结合。
- 产品型号： Gemini565，Gemini686，Gemini8106，Gemini8126，Gemini8156，Gemini10128，Gemini10158，Gemini102010，Gemini121510，Gemini122010，Gemini152010，Gemini152510，Gemini153012，Gemini203015
1.一体式进口花岗岩导轨设计，保证整机的长期稳定性。
2.采用凯夫拉纤维材质的传动带，提高传动效率、平稳性及定位精度。
3.具备超高的质量和刚度比，动态稳定性高，更加适合扫描测量。
4.高刚性的密闭式四面环抱气浮系统设计，保证机器测量精度长期稳定性。
5.可配备高精度固定式扫描测头，可替代0.8μm级的固定桥式测量系统
6.可兼容扫描、触发两种测头，多种通用的配置下也能保持高精度测量的性能
产品参数
| 型号 | MPEe(μm) | MPEp(μm) | X向行程（mm） | Y向行程（mm） | Z向行程（mm） |
| Gemini565 | 0.9+L/300 | 1.1 | 500 | 600 | 500 |
| Gemini686 | 1.0+L/300 | 1.2 | 600 | 800 | 600 |
| Gemini8106 | 1.2+L/300 | 1.3 | 800 | 1000 | 600 |
| Gemini8126 | 1.2+L/300 | 1.3 | 800 | 1200 | 600 |
| Gemini8156 | 1.3+L/300 | 1.5 | 800 | 1500 | 600 |
| Gemini10128 | 1.3+L/300 | 1.5 | 1000 | 1200 | 800 |
| Gemini10158 | 1.3+L/300 | 1.5 | 1000 | 1500 | 800 |
| Gemini102010 | 1.5+L/300 | 1.8 | 1000 | 2000 | 1000 |
| Gemini121510 | 1.5+L/300 | 1.8 | 1200 | 1500 | 1000 |
| Gemini122010 | 1.5+L/300 | 1.8 | 1200 | 2000 | 1000 |
| Gemini152010 | 1.7+L/300 | 2.1 | 1500 | 2000 | 1000 |
| Gemini152510 | 1.7+L/300 | 2.1 | 1500 | 2500 | 1000 |
| Gemini153012 | 2.0+L/300 | 2.4 | 1500 | 3000 | 1200 |
| Gemini203015 | 2.8+L/300 | 3.3 | 2000 | 3000 | 1500 |
技术方案
填写会员账号密码，即可查看技术方案
环境条件
-
温度范围：18℃~22℃
-
温度梯度：1℃/h-2℃/24h，1℃/m
-
湿度：40-70%
-
电压：220V±10%
-
电流：15A
-
供气压力：6 bar[0.6MPa]
-
耗气量：150NL/min
-
最大承重：1000kg
-
振动：频率≤10Hz时，振幅≤1μm;频率＞10Hz时，振幅≤20μm
