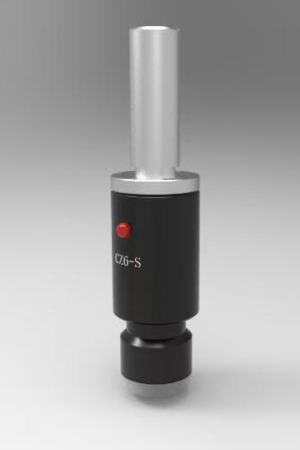

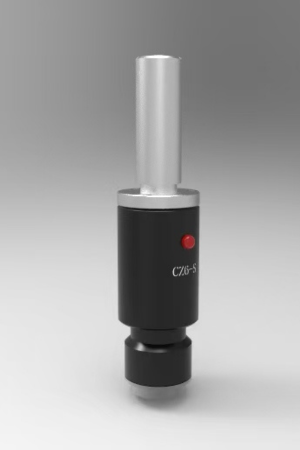

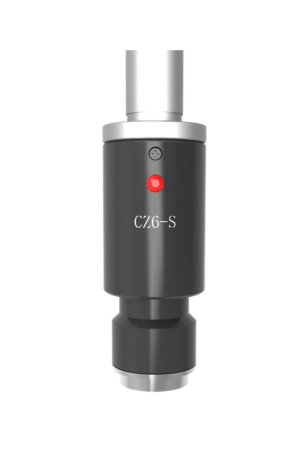

CZ6-S固定式直测座
CZ6-S固定测座是基于CZ6的基础上外部集成CF20-S触发测头上模块，用户无需额外购买触发测头上模块，在建立测量机配置时直接选择CZ-6和CF20-S即可。 产品采用小直径、垂直安装式结构，顶部出线设计，测座底部设置高重复定位精度的磁吸接口，可直接连接下模块支持CF20/TP20系列测头的下模块。 CZ6-S继承并优化了高精度测量特性，具备结构简单、刚性强、重复性稳定、等优势，为用户提供高性价比、高可靠性的测头连接与定位解决方案。
- 产品型号： CZ6-S
接线颜色 | 接线位置 |
黑线 | 接地 |
红线 | LED灯正极 |
绿线 | LED灯负极 |
黄线 | 测头负极 |
白线 | 测头负极 |
产品出线方式 | 刀柄出线 |
测头接口 | 磁吸快换接口 |
产品参数
-
安装方式:φ10.5X30刀柄
-
测头安装接口:磁吸快换接口
-
尺寸：长 47.6mm；宽 19mm
-
测头插槽数量：1
-
测头状态指示：1个LED指示灯
-
电缆连接：内置电缆
