CF20触发式测头

CF20是一种高精度触发式测头，有 5向测量和 6 向测量两种，CF20 测头包括上、下两个模块，即测头本体和测针吸盘。上、下模块设计方便人工／自动更换测针，并且无需重新标定，极大节省测量时间。 CF20 5 向触发式测头下模块可提供微、中等、标准、高四种测力，适用于各种测量场景。以下模块的字母作区分，用户可根据实际使用进行选择。

产品型号： CF20-S、 CF20-A、CF20-B、CF20-C、CF20-D、CF20-6W

产品参数

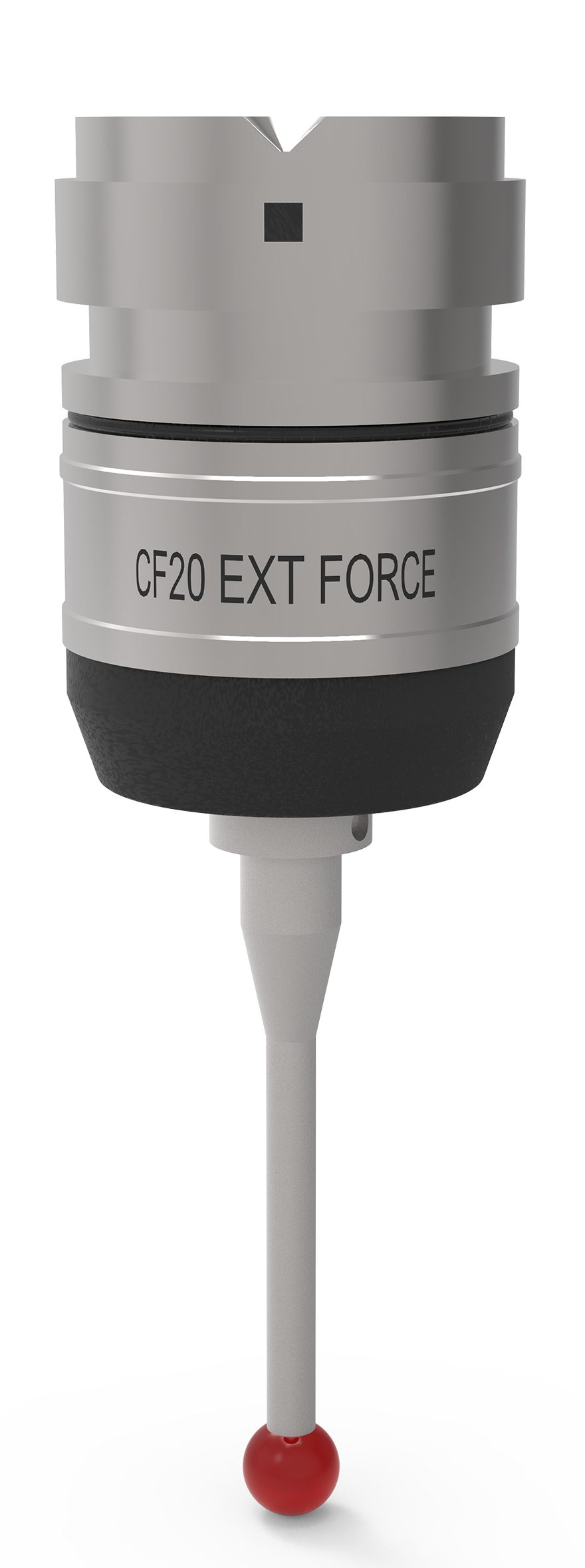

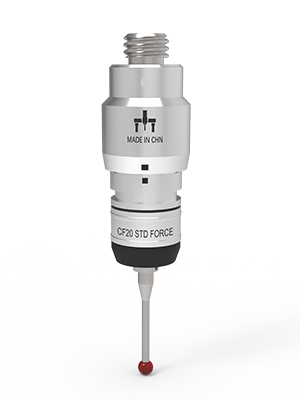

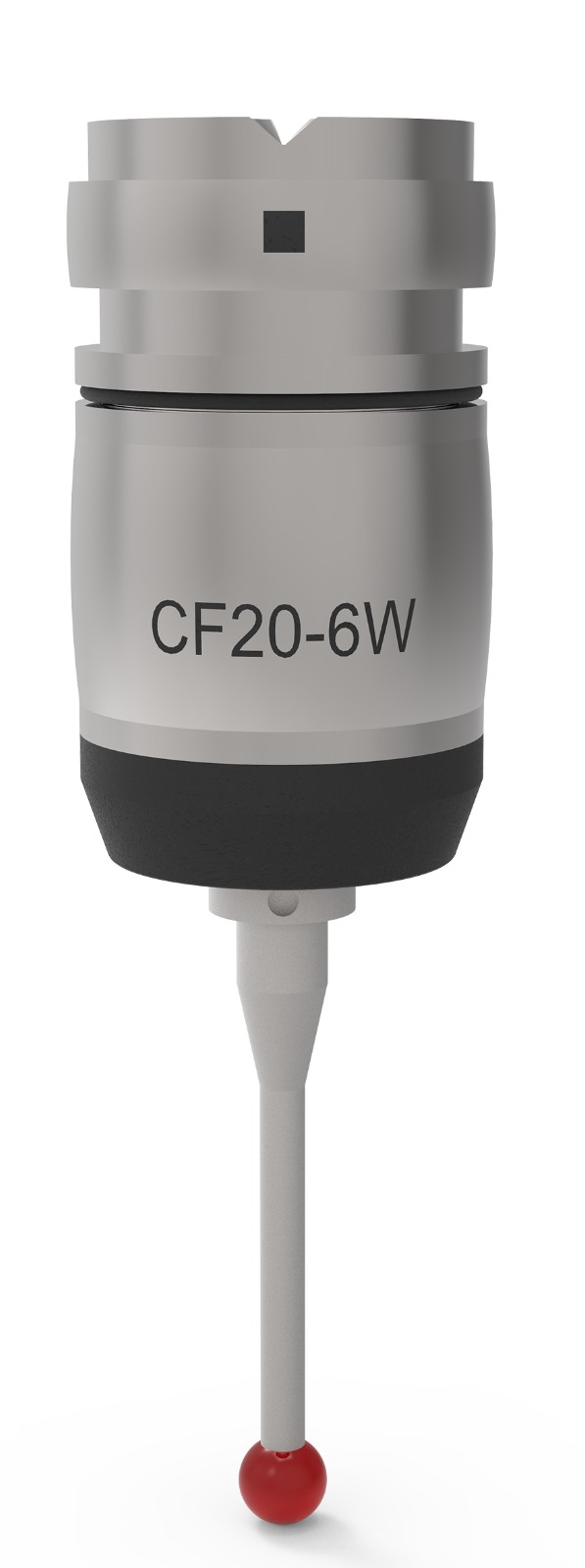

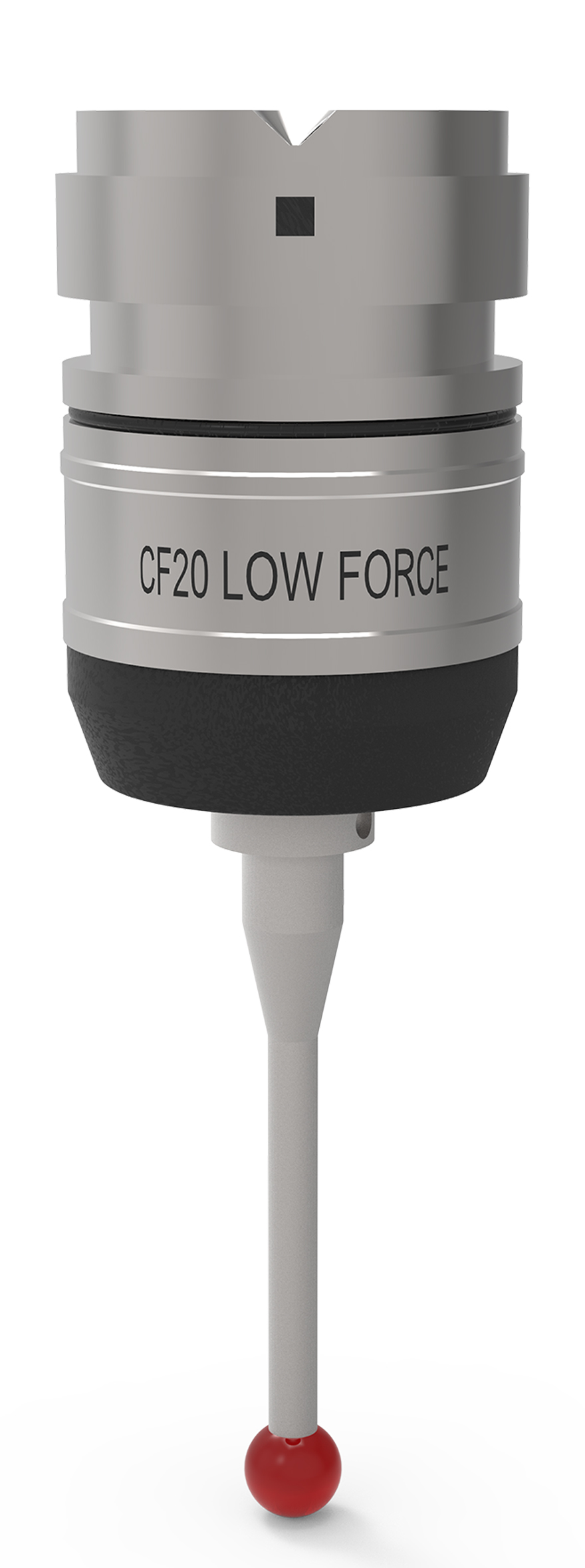

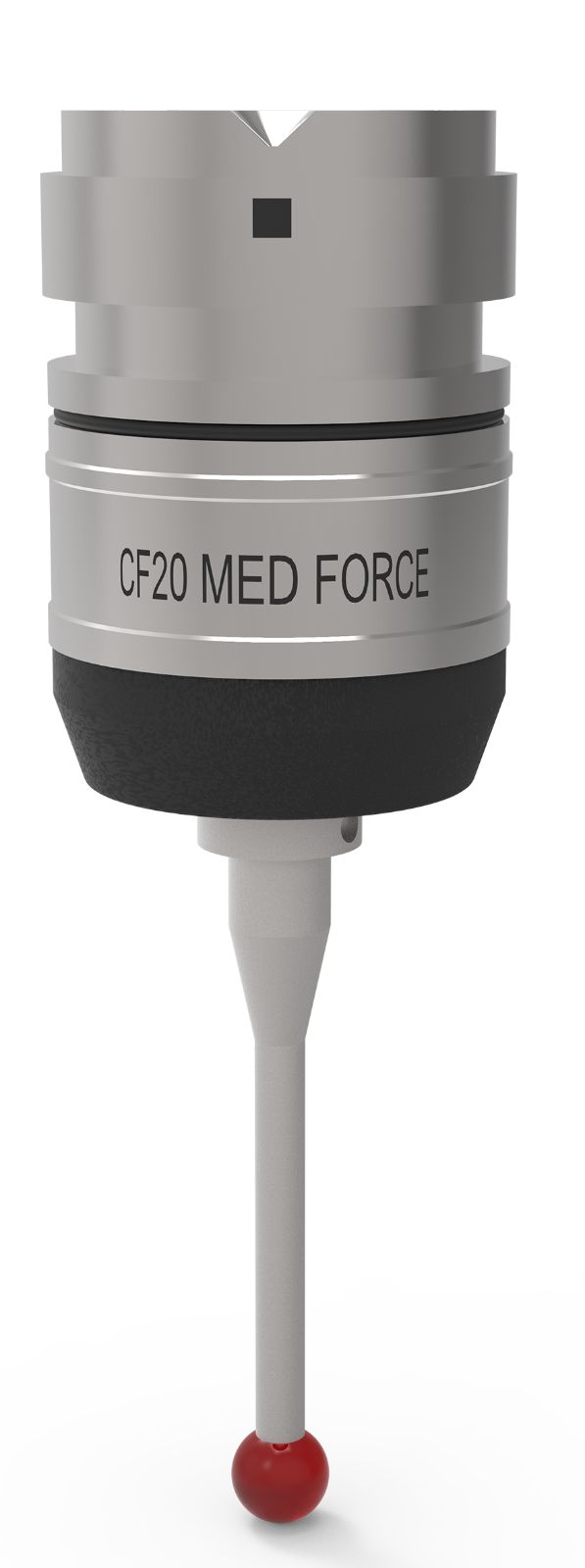

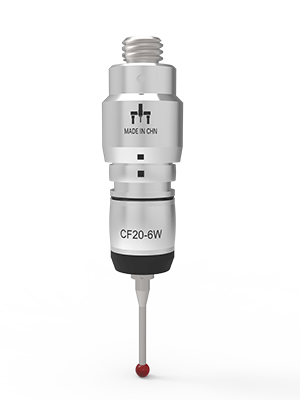

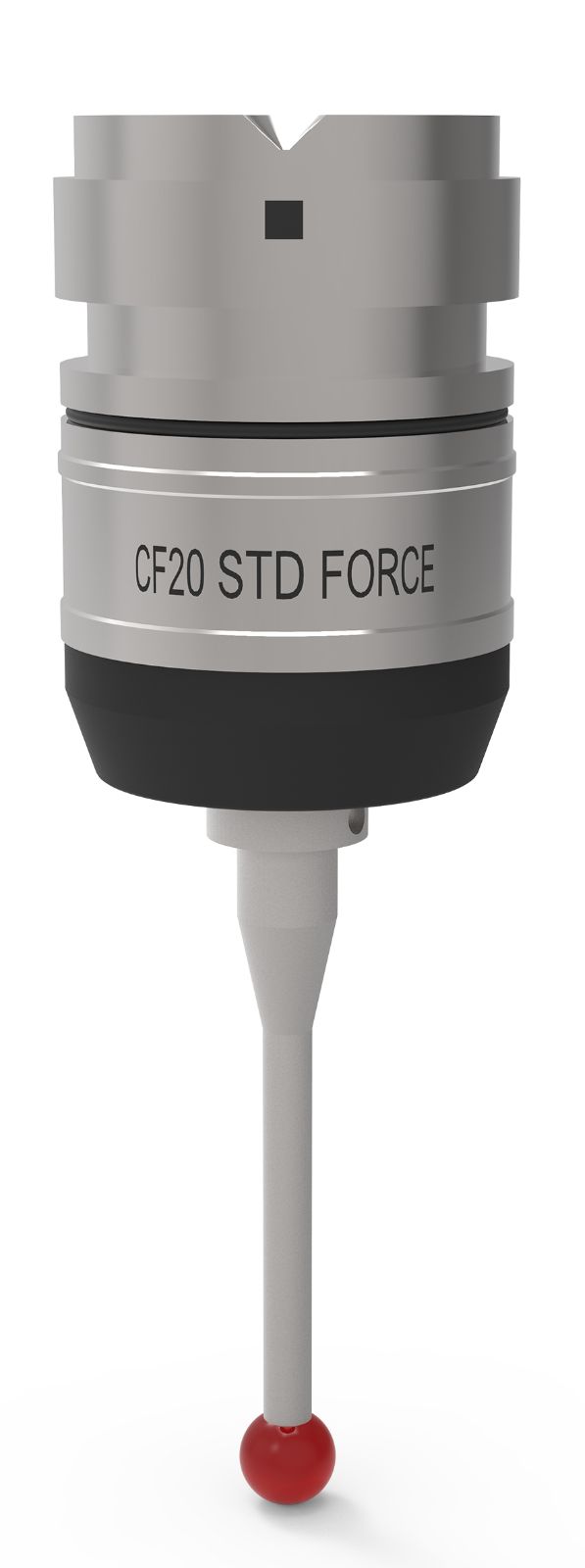

型号	CF20-A LOW微测力	CF20-B MEDIUM中等测力	CF20-C STANDARD标准测力	CF20-D EXTENDED高测力	CF20-6w 六向
型号
使用场合	自动或手动CMM	自动或手动	自动或手动	自动或手动	自动或手动CMM
应用场景	低测力应用，例如橡胶密封件	需要高于校准测量的场合	适用于大多数场合	大直径/偏重测针组件或机械振动造成误触发的场合	在-Z方向测量
触发方向	±X,±Y,﹢Z	±X,±Y,﹢Z	±X,±Y,﹢Z	±X,±Y,﹢Z	±X,±Y,﹢Z
预行程变化量	±0.72μm	±1.2μm	±0.96μm	±2.4μm	±1.8μm
单向重复精度	±0.42μm	±0.6μm	±0.42μm	±0.78μm	±1.2μm
测针交换重复性	自动±0.5μm；手动 ±1.0μm	自动±0.5μm；手动 ±1.0μm	自动±0.5μm；手动 ±1.0μm	自动±0.5μm；手动 ±1.0μm	自动±0.5μm；手动 ±1.0μm
触发力	X,Y:0.06N；Z:0.65N	X,Y:0.1N；Z:0.9N	X,Y:0.08N；Z:0.75N	X,Y:0.1N；Z:3.2N	X,Y:0.14N；Z:1.6N
适配测针	10-50mm	10-50mm	10-70mm	10-50mm	10-50mm（碳纤维）
测针接口	M2	M2	M2	M2	M2
测座接口	M8 thread	M8 thread	M8 thread	M8 thread	M8 thread
外形尺寸	直径13mm,长度40mm	直径13mm,长度40mm	直径13mm,长度40mm	直径13mm,长度40mm	直径13mm,长度50mm
重量	9.5±0.5g	9.5±0.5g	9.5±0.5g	9.5±0.5g	12±0.5g
