SC30紧凑型扫描测头
SC30高精度扫描测头系列全面兼容触发和扫描两种功能模式，能灵活应用于大多数零件测量场景。SC30设计紧凑小巧，可自动安装吸附在CZ10M和其他品牌的自动测座上,内部采用高灵敏度的霍尔传感器，具备优异的测量性能，测量循环时间更短。 SC30系列的三款产品采用不同的刚性片簧，可适应规定的测针长度范围,每款产品都有相匹配的测针吸盘。

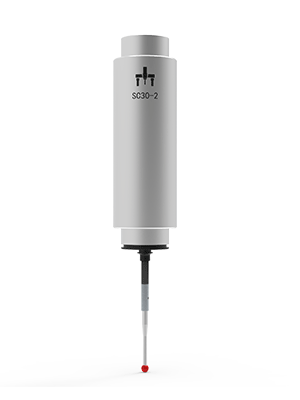

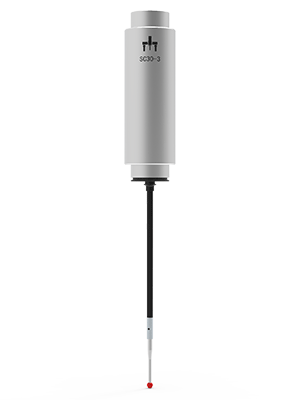

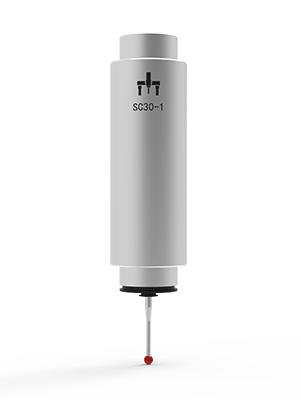

- 产品型号： SC30-1、SC30-2、SC30-3
| 测头参数 | SC30-1 | SC30-2 | SC30-3 |
| 重量(g) | 180 | 180 | 180 |
| 尺寸(mm) | 33 | 33 | 33 |
| 测针螺纹接口 | M3 | M3 | M3 |
| 量程(mm) | ±0.5 | ±0.5 | ±0.5 |
| 刚度(N/mm) | 0.6N/mm(最长测针)~ 1.5N/mm(最短测针) | 0.6N/mm(最长测针)~ 1.5N/mm(最短测针) | 0.6N/mm(最长测针)~ 1.5N/mm(最短测针) |
| 分辨率 (um) | 0.1 | 0.1 | 0.1 |
| 超行程(mm) | X、Y=±1.5、 ＋Z=±1.7、 -Z=1.2 | X、Y=±1.5、 ＋Z=±1.7、 -Z=+1.2 | X、Y=±1.5、 ＋Z=±1.7、 -Z=1.2 |
| 探针长度(mm) | 探针21-100mm 横针40mm | 探针100-250mm 横针40mm | 探针30-150mm 横针65mm |
